HARDWARE
対応機器・サンプル構成
機器は決め打ちしません。カメラはONVIF／RTSP対応の各社製品から、設置環境・画角・夜間性能・予算に合わせて選びます。ルーターやレコーダーも、実際に接続して確かめた組み合わせでご提案します。機器はすべてお客様の資産になります。
OVERVIEW
現場側で撮り、LTEで送り、受信側で録画する。
01 現場側（電柱・屋外）
カメラONVIF／RTSP対応・各社
ジャンクションBOXカメラ純正など
LTEルーター産業用・PoE給電
電源AC100V → PoE
02 通信
LTE回線アップロード専用SIM
暗号化トンネルIPsec VPN・拠点側から接続
03 受信側（監視室・データセンター）
VPNルーターIPsec対応
レコーダー（NVR）多メーカー対応
監視PC確認・書き出し
FIELD

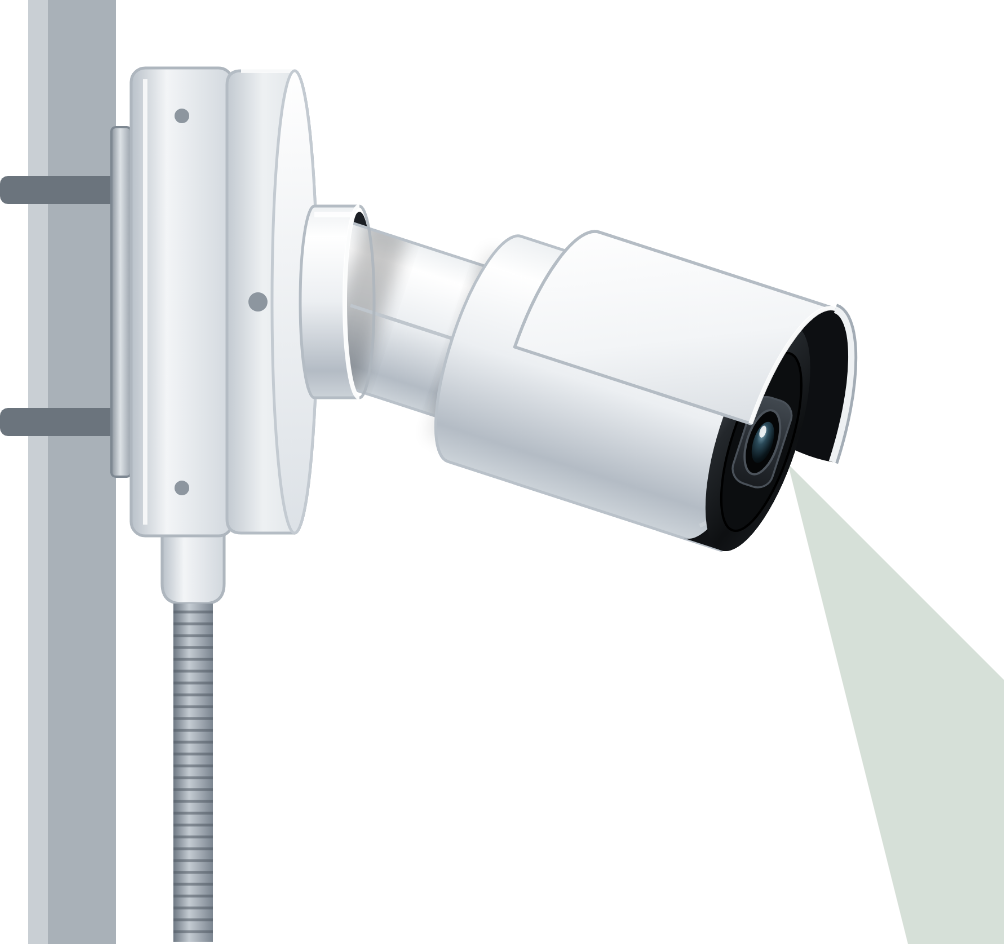

電柱側に置くのは、カメラと通信機と電源だけ。
録画機は置きません。映像はLTEルーターからVPNで受信側へ送り、レコーダーに直接録画します。以下は役割ごとの選定基準で、特定の型番には固定しません。

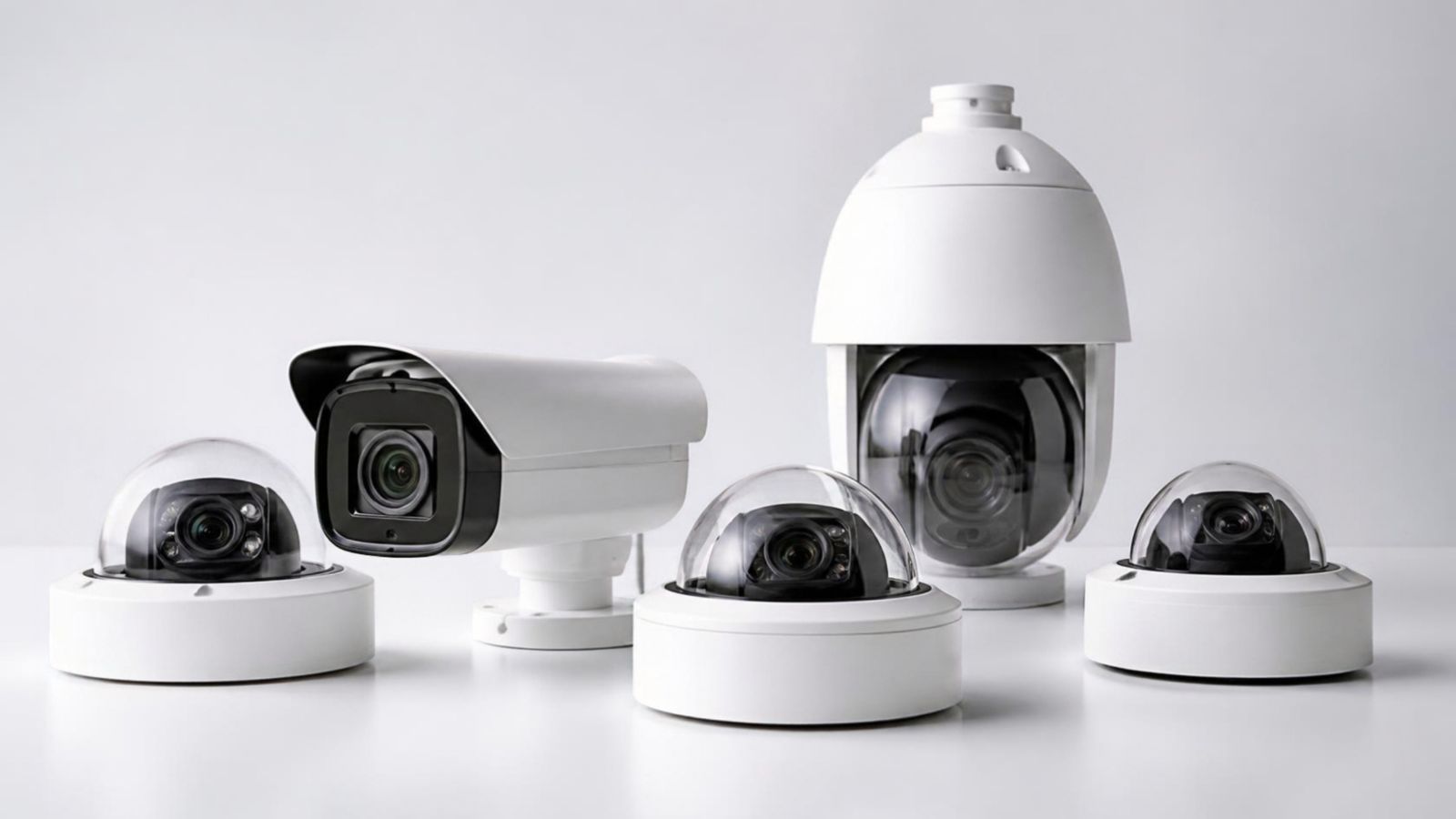

ネットワークカメラONVIF／RTSP対応の各社製品
屋外IP66相当・赤外線・H.265・PoE給電
メーカーは固定しません。画角・夜間性能・耐候性・予算に合わせて選び、既設カメラの流用も可能です。
ジャンクションボックスカメラ純正または汎用の接続ボックス
屋外用・電線管接続
カメラ背面の配線を収め、電線管で下ろします。柱への固定金具と合わせて選定。
LTEルーター（基本）産業用LTEルーター
IPsec・PoE出力・広温度範囲
カメラ1台に1回線の基本構成。拠点側から監視室へトンネルを張り、切れても自動で再接続します。
LTEルーター（重要拠点）5G／LTE デュアルSIMルーター
SIM2枚・回線二重化
複数カメラや高画質伝送、回線の冗長化が必要な拠点向け。
屋外収納ボックス屋外用収納BOX
IP65相当・遮熱
ルーターと電源を収めます。屋外型ルーターを使う構成では省略できます。
電源AC100V → PoE給電
802.3at／bt
電柱から引き込んだAC100Vをルーター経由でカメラにPoE給電。電源だけあれば設置できます。
CENTER
映像を受け取り、お客様のレコーダーに残す。
受信側のVPNルーターは現場側からの接続を待ち受けるだけで、インターネットに受信ポートを開けません。レコーダーは台数と保存日数に合わせて選びます。
VPNルーター（受信側）IPsec対応VPNルーター
拠点数に応じて集約性能を選定
複数拠点からのIPsec接続を待ち受けるだけ。インターネットに受信ポートを開けません。

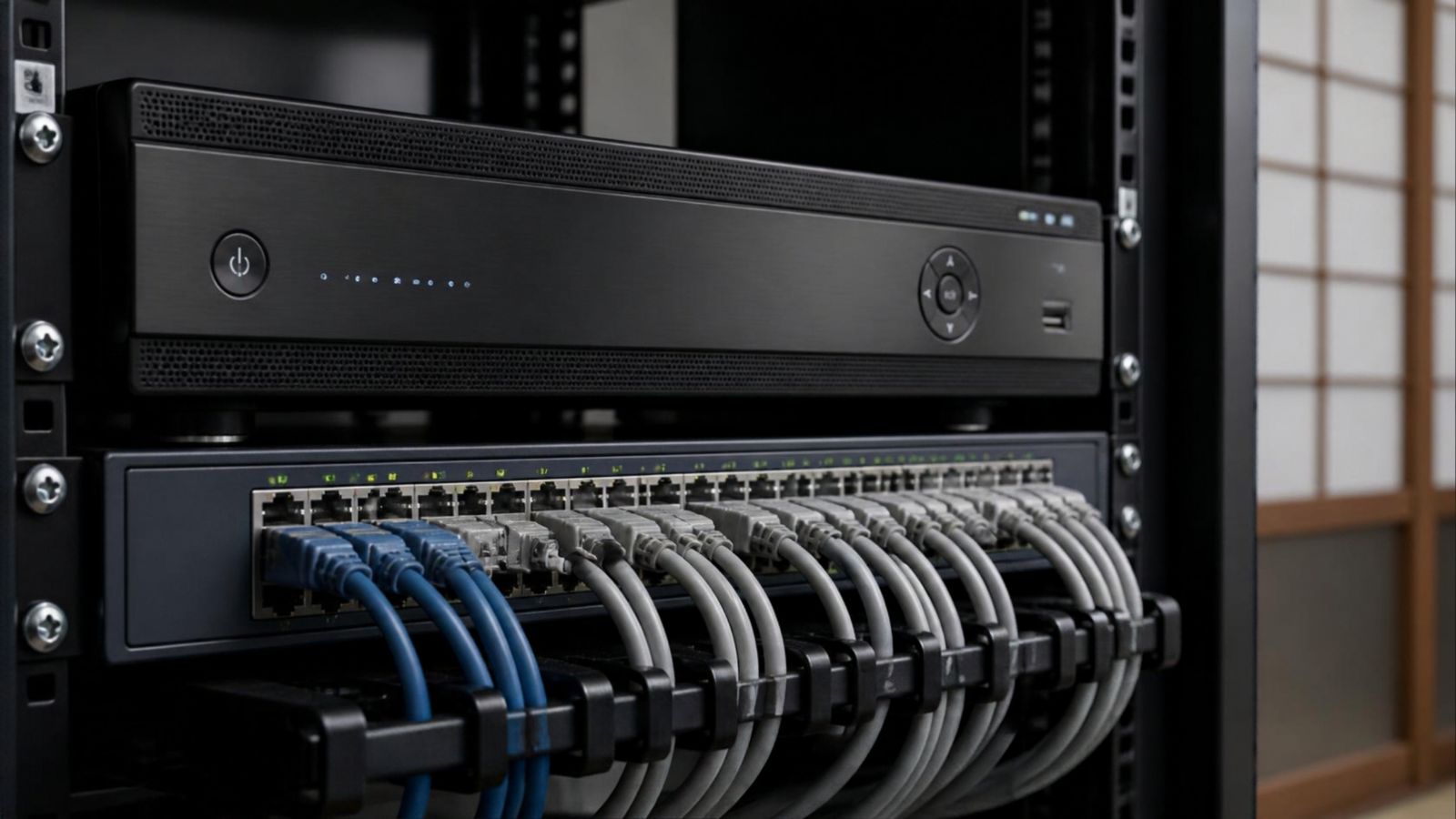

NVR（小規模）多メーカー対応NVR
4〜16ch・HDD 1〜2台
既設の各社カメラも登録できるレコーダー。台数と保存日数に合わせてHDD容量を決めます。
NVR（大規模）ラックマウント型NVR
32〜64ch・RAID
監視室・データセンターのラックに設置する多チャンネル型。冗長化と長期保存に対応。
監視PC・モニターブラウザ／専用クライアント
ライブ・再生・書き出し
既設の監視PCやモニターウォールをそのまま使えます。
具体的な機種は、ご提案時に現場条件と供給状況を踏まえてご案内します。既設のカメラ・レコーダーを活かす構成もご相談ください。
SAMPLE
仕様書づくりの参考に、公共版の一例。
自治体・公共版（街頭防犯・交差点）の構成です。インターネットを経由しない閉域モバイル網＋専用線。型番は提案時点のもので、同等品への変更や既設設備に合わせた調整を前提にご覧ください。民間向けライト版の機器はご提案時にご案内します。
RecWatchの仕組みを見る→- ネットワークカメラ
- ONVIF対応 屋外・赤外線カメラ（各社）メーカー指定なし。仕様書では画素数・赤外線到達距離・耐候性で記載。
- 拠点ルーター
- 産業用LTEルーター（例：Teltonika RUT241）重要拠点は RUTX50 でSIM2枚・回線二重化。
- 回線
- 閉域モバイル網 ＋ 専用線インターネット非経由。さらにIPsecで二重に保護。
- センター側ルーター
- IPsec集約ルーター（例：YAMAHA RTX1300）全拠点のトンネルを集約。受信ポートは開けない。
- レコーダー
- ラックマウント型NVR（例：DIGISTOR DS-16364-RM UHD）お客様のデータセンターまたは庁舎の監視室に設置。
- 屋外収納ボックス
- 屋外用収納BOX（例：タカチ BCPR303018S・IP65）ルーター・電源を収納。柱に固定。
つなぎたい機器を、教えてください。
既設カメラのメーカー・台数、設置場所の電源と通信の条件がわかれば、構成と概算をお出しします。検証用の機材もご用意しています。
